Ce sunt Sistemele Fotovoltaice?

Un sistem fotovoltaic transformă lumina soarelui în energie electrică. Este alcătuit din panouri fotovoltaice, un invertor și, opțional, un sistem de stocare cu baterii, la care se adaugă structura de montaj, cablurile și elementele de protecție. Panourile captează radiația solară și o transformă în curent continuu, pe care invertorul îl convertește în curent alternativ, gata de utilizat în locuință. Fiind modulare, sistemele se adaptează ușor la nevoile fiecărei case sau afaceri.

Panourile fotovoltaice sunt astăzi una dintre cele mai populare surse de energie regenerabilă, potrivite atât pentru locuințe, cât și pentru fabrici sau clădiri industriale. Pe măsură ce combustibilii fosili devin tot mai scumpi, tot mai mulți oameni aleg energia solară — curată, disponibilă și deosebit de eficientă în zonele însorite.

Puțini știu că există mai multe tipuri de panouri solare, potrivite pentru situații diferite. Tehnologia a evoluat mult în ultimii ani, tocmai pentru a produce mai multă energie regenerabilă și a reduce dependența de combustibilii fosili. Pe lângă montarea clasică pe structuri dedicate, panourile pot fi integrate direct în materialele de construcție — acoperișuri, ferestre sau fațade (sisteme BIPV).

Panourile se montează pe o structură stabilă și rezistentă, capabilă să susțină greutatea și să reziste vântului, ploii, grindinei și coroziunii timp de zeci de ani. Pentru randament maxim, în emisfera nordică panourile se orientează spre sud și se înclină la un unghi apropiat de latitudinea locului. Cea mai folosită soluție este montarea pe structură (rack), robustă și ușor de instalat. Pentru parcurile montate pe sol se pot folosi sisteme de urmărire a soarelui: cele cu o axă urmăresc soarele de la est la vest, iar cele cu două axe mențin panourile orientate direct spre soare toată ziua, crescând producția — însă cu costuri și mentenanță mai mari.

Poți opta pentru panouri off grid, care nu se conectează la rețeaua națională de energie electrică, sau pentru panourile on grid, care trimit surplusul de energie produsă către această rețea.

De ce ai opta pentru un sistem fotovoltaic?

Reduci factura la energie — produci singur o parte din electricitatea pe care o consumi.
Mentenanță minimă, iar investiția se amortizează rapid, mai ales cu finanțare nerambursabilă (ex. Casa Verde).
Crește valoarea proprietății — un avantaj real dacă vinzi sau închiriezi.
Durată lungă de viață — sistemul funcționează minimum 25 de ani.
Monitorizezi și controlezi producția de oriunde, de pe telefon, laptop sau tabletă.

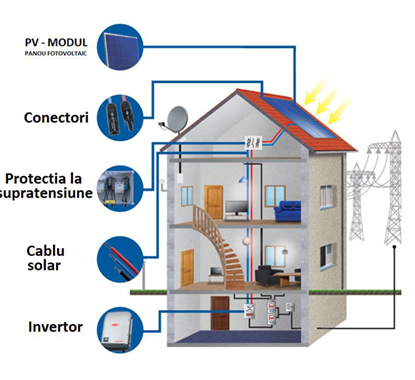

Sisteme On Grid

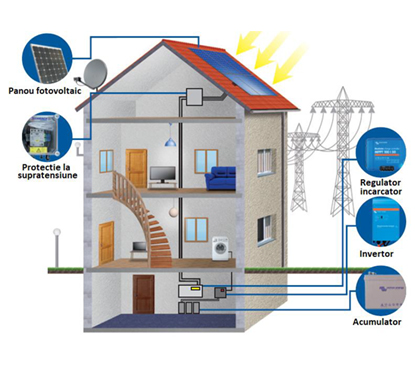

Sisteme On/Off Grid

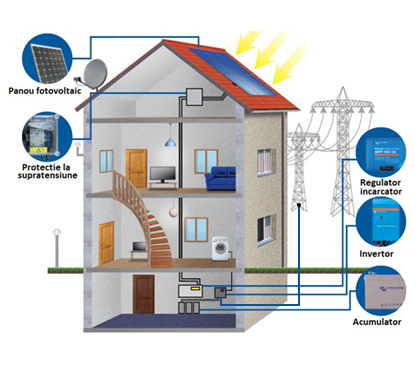

Sisteme Off Grid

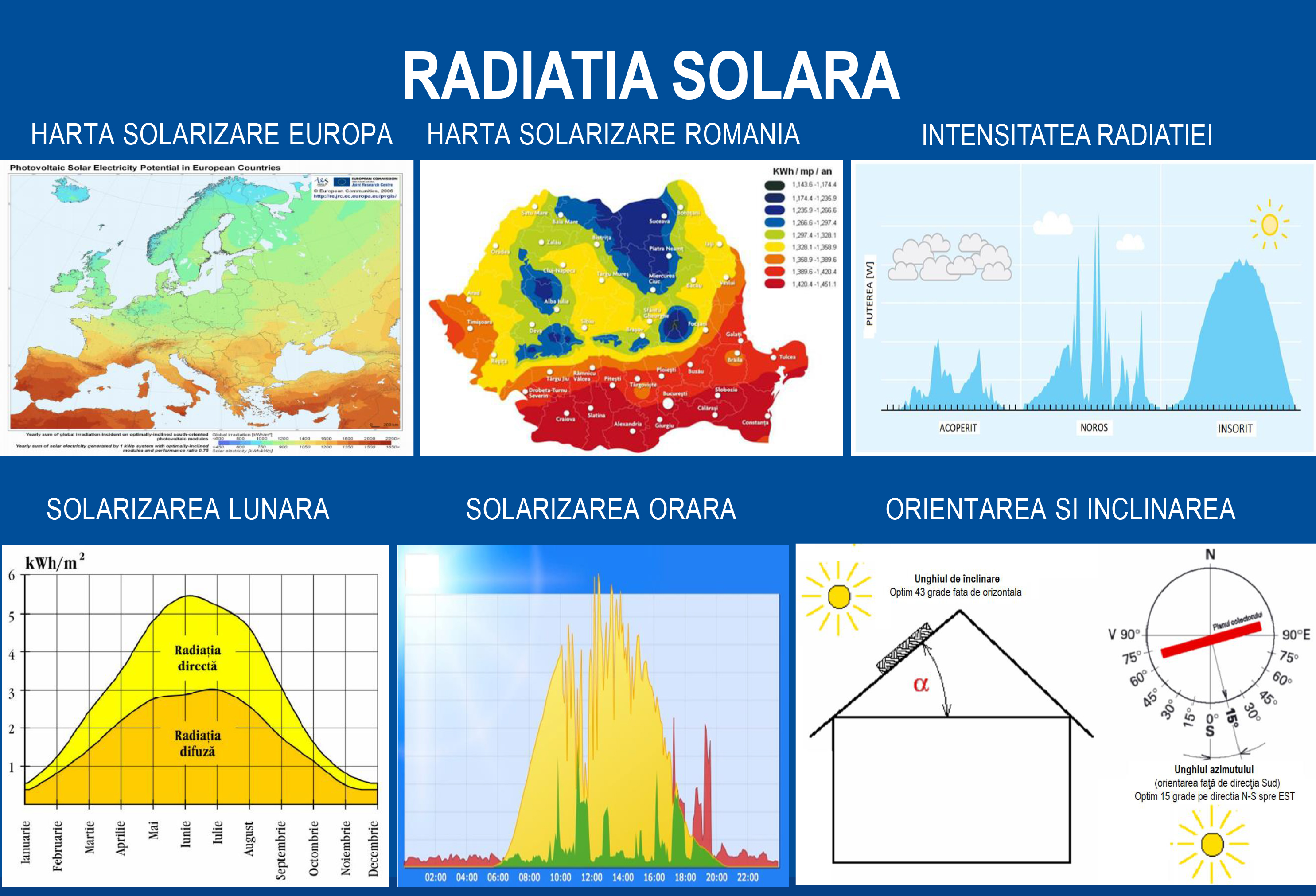

O întrebare frecventă este care e unghiul optim de montare a panourilor. Dacă acoperișul are deja o înclinare potrivită și nu vrei modificări, panourile se pot monta direct pe el. Ca regulă generală, panourile trebuie să fie mai verticale iarna, pentru a capta soarele aflat jos, și mai înclinate vara, pentru randament maxim. Iată două metode de calcul al unghiului:

Metoda de calcul 1
Metoda simplă: la latitudinea locului adaugi 15° iarna și scazi 15° vara. De exemplu, la o latitudine de 45°, unghiul optim este 45 + 15 = 60° iarna și 45 − 15 = 30° vara.

Metoda de calcul 2
Aceasta este o îmbunătățire a metodei generale, care dă rezultate mai bune. Prin această metodă, unghiul optim de înclinare pentru panourile solare în timpul iernii se calculează înmulțind latitudinea cu 0,9 și adăugând 29°. În exemplul de mai sus, la o latitudine de 45°, unghiul de înclinare va fi (45 * 0,9) + 29 = 69,6°. Acest unghi este cu 10° mai abrupt decât cel din metoda generală, dar foarte eficient la captarea soarelui de amiază, care este cel mai puternic în zilele scurte de iarnă. Pentru vară, unghiul de înclinare se calculează înmulțind latitudinea cu 0,9 și scăzând 23,5°. În exemplul de mai sus, acest unghi ar fi (45 * 0,9) – 23,5 = 17°. Pentru unghiurile optime de înclinare din timpul primăverii și toamnei, se scade 2,5° din latitudine.

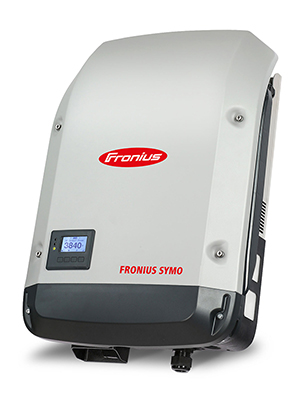

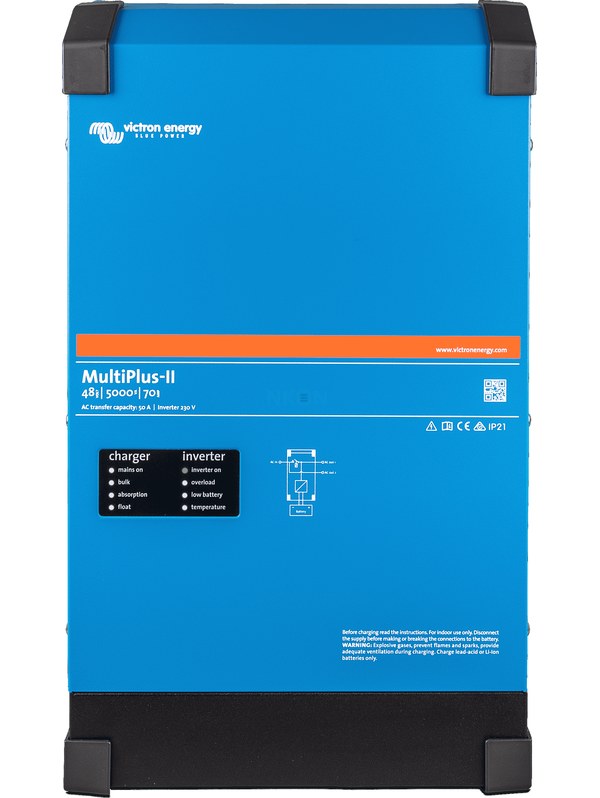

Invertoare

Invertorul transformă curentul continuu (DC) produs de panouri în curent alternativ (AC), cel folosit în casă și în rețea. Este, practic, „creierul” sistemului: prin tehnologia MPPT optimizează permanent producția, astfel încât panourile să lucreze mereu la randament maxim. Un invertor de calitate și corect dimensionat asigură eficiența întregului sistem și costuri de întreținere reduse. Cele mai folosite sunt invertoarele „string”, potrivite atunci când toate panourile lucrează în aceleași condiții (înclinare, umbrire); un singur invertor string acoperă un întreg grup de panouri.

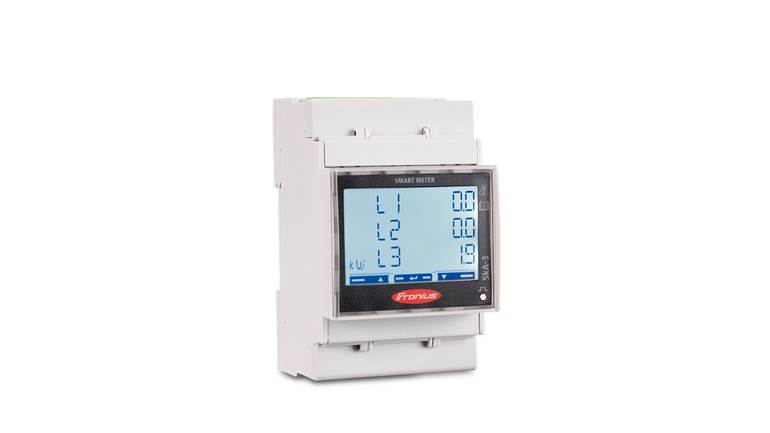

Echipamente electronice de monitorizare (Smart Meter)

Smart meter-ul este contorul inteligent care măsoară în timp real puterea activă pe fiecare fază (L1, L2, L3), atât la producție cât și la consum. Comunică cu invertorul prin RS485/Modbus RTU (sau Wi-Fi/Ethernet, în funcție de model) și trimite datele către o platformă de monitorizare, unde vezi grafice de producție, consum instantaneu, grad de autoconsum și istoric pe zile, luni sau ani.

Pe lângă monitorizare, smart meter-ul permite invertorului funcții avansate: limitarea injecției în rețea (zero export / feed-in limitation, obligatorie la anumite tipuri de racordare), gestiunea dinamică a consumatorilor (de exemplu pornirea pompei de căldură sau a boilerului electric când producția depășește consumul) și alertare automată în caz de defecțiune sau scădere anormală a randamentului.

Există relativ puține componente electrice într-o instalație fotovoltaică standard.
Totuși, orice sistem de panouri fotovoltaice le include pe următoarele:

Izolatoare AC/DC – întrerupătoare-separatoare dimensionate pentru tensiunea și curentul de linie DC, respectiv AC; montate între panouri și invertor și între invertor și tabloul electric, permit izolarea completă a circuitului pentru intervenții sau mentenanță, fără riscul unui arc electric rezidual specific curentului continuu.
Cabluri și conectori fotovoltaici – cabluri DC cu izolație dublă, rezistente la UV și la temperaturi ridicate (de regulă 4–6 mm², în funcție de curentul de linie și lungimea traseului), terminate cu conectori MC4 cu etanșeitate IP67 și protecție la polaritate inversă.
Cutie de joncțiune – grupează mai multe șiruri (stringuri) de panouri conectate în paralel, integrând siguranțe fotovoltaice și, opțional, protecție la supratensiune (SPD); necesară la instalațiile cu mai mult de un string sau la puteri mai mari.
